Kamera Pencitraan Termal Dijelaskan

Kamera pencitraan termal adalah perangkat yang menerjemahkan energi panas (panas) menjadi cahaya tampak untuk menganalisis objek atau pemandangan tertentu. Gambar yang dihasilkan dikenal sebagai termogram dan dianalisis melalui proses yang disebut termografi. Kamera pencitraan termal adalah perangkat canggih yang memproses gambar yang diambil dan menampilkannya di layar. Gambar-gambar ini dapat digunakan untuk diagnosis langsung atau diproses melalui perangkat lunak khusus untuk evaluasi lebih lanjut, keakuratan, dan keluaran laporan. Kamera pencitraan termal membawa pengukuran suhu ke tingkat berikutnya; alih-alih mendapatkan angka suhu, Anda mendapatkan gambar yang menunjukkan perbedaan suhu suatu permukaan.

Apa yang Dilihat oleh Kamera Pencitraan Termal?
Cahaya tampak adalah apa yang kita lihat di sekitar kita setiap hari. Ini adalah satu-satunya bagian dari spektrum elektromagnetik yang dapat kita lihat. Cahaya tampak hanya menempati sebagian kecil area dalam spektrum elektromagnetik dan radiasi infra merah (IR) mewakili persentase yang lebih besar. Jika kita ingin melihat apa yang terjadi di bagian lain spektrum, kita memerlukan peralatan khusus.
Semua benda menyerap, memantulkan, dan terkadang mengirimkan energi pada tingkat yang berbeda. Bahan yang berbeda akan mengeluarkan energi panas atau dingin dengan kecepatan berbeda. Energi inilah yang dapat dideteksi oleh peralatan inframerah dan ditampilkan sebagai gambar.

Aplikasi dan Penggunaan Kamera Pencitraan Termal
Awalnya dikembangkan untuk penggunaan militer selama Perang Korea, kamera pencitraan termal telah bermigrasi ke bidang lain dan telah menemukan banyak kegunaan. Petugas pemadam kebakaran menggunakannya untuk melihat menembus asap, menemukan orang, dan melokalisasi titik api. Penegakan hukum menggunakan teknologi ini untuk mengelola aktivitas pengawasan, menemukan dan menangkap tersangka, menyelidiki TKP, dan melakukan operasi pencarian dan penyelamatan. Teknisi pemeliharaan saluran listrik menemukan sambungan dan komponen yang terlalu panas untuk menghilangkan potensi kegagalan. Jika isolasi termal rusak, teknisi konstruksi bangunan dapat melihat kebocoran panas untuk meningkatkan efisiensi pendinginan atau pemanasan. Aktivitas fisiologis, seperti demam, pada manusia dan hewan berdarah panas lainnya juga dapat dipantau dengan pencitraan termografi. Mereka juga merupakan alat yang umum digunakan oleh pengawas rumah.

Fitur Kamera Pencitraan Termal
Kamera pencitraan termal dapat dibeli dengan fitur minimal yang hanya membaca suhu garis bidik tengah tetap pada layar atau dengan beberapa fitur yang memungkinkan pengguna memilih beberapa garis bidik yang dapat dipindahkan dan membuat perbandingan di antara keduanya untuk menunjukkan tinggi, rendah dan suhu rata-rata di layar. Kamera pencitraan termal memiliki beberapa palet warna yang dapat dipilih pengguna, seperti hitam/putih, besi, atau pelangi. Palet besi paling sering digunakan oleh pengawas rumah. Palet hitam/putih membantu mengidentifikasi detail pada gambar, dan palet pelangi memiliki sensitivitas termal terbaik untuk menampilkan perbedaan suhu. Lihat contoh gambar di bawah dari beberapa palet warna.

Apa yang Harus Diperhatikan dalam Kamera Pencitraan Termal
Ada sejumlah komponen yang berkontribusi terhadap kualitas dan biaya kamera pencitraan termal. Dua faktor terpenting adalah resolusi detektor dan sensitivitas termal.
Resolusi detektor menggambarkan jumlah piksel. Resolusi paling umum adalah 160 x 120, 320 x 240, dan 640 x 480 piksel. Detektor 320 x 240 menghasilkan gambar yang terdiri dari 76,800 piksel. Karena setiap piksel memiliki suhu yang terkait dengannya yaitu 76,800 titik data suhu. Resolusi yang lebih tinggi juga menghasilkan gambar yang tampak lebih jelas.
Sensitivitas termal adalah perbedaan suhu terkecil yang dapat dideteksi kamera. Sensitivitas 0.05° berarti kamera dapat membedakan dua permukaan dengan perbedaan suhu hanya lima per seratus derajat.
Faktor penting lainnya yang perlu dipertimbangkan adalah kisaran suhu kamera pencitraan termal. Rentang ini menunjukkan suhu minimum dan maksimum yang dapat diukur kamera (umumnya -4°F hingga 2200°F).
Untuk mendapatkan gambar termal terbaik untuk dianalisis, ada empat penyesuaian yang dapat dilakukan pada sebagian besar kamera: fokus, perubahan pengaturan emisivitas, perubahan pengaturan suhu reflektif, dan penyetelan termal. Masing-masing penyesuaian ini harus dipertimbangkan ketika memilih kamera thermal imaging.
Sama seperti kamera standar, lensa kamera thermal imaging perlu difokuskan untuk meningkatkan kejernihan gambar. Kebanyakan kamera dapat difokuskan dengan memutar lensanya. Kamera yang lebih canggih memiliki fokus tombol tekan.
Emisivitas adalah jumlah radiasi yang dipancarkan suatu benda dibandingkan dengan pemancar radiasi sempurna ketika keduanya berada pada suhu yang sama. Menyesuaikan emisivitas penting saat melakukan pengukuran suhu atau saat membandingkan suhu dua benda berbeda. Tidak semua kamera memungkinkan pengguna memasukkan suhu reflektif.
Pengaturan suhu reflektif memungkinkan pengguna untuk mengkompensasi suhu objek di sekitarnya yang tercermin pada suatu objek. Sama seperti emisivitas, suhu reflektif juga penting saat melakukan pengukuran suhu atau membandingkan suhu dua benda. Tidak semua kamera memungkinkan pengguna memasukkan suhu reflektif.
Penyetelan termal kamera melibatkan penyesuaian rentang atau rentang suhu yang dilihat kamera saat dalam mode tampilan manual. Mode manual memungkinkan pengguna menyesuaikan rentang ke rentang yang diinginkan, dan kamera akan selalu menampilkan rentang suhu ini. Penggunaan mode manual paling baik bila digunakan untuk menonjolkan perbedaan suhu objek yang dilihat.

Keterbatasan Kamera Pencitraan Termal
Karena energi panas dapat dipantulkan dari permukaan yang mengkilap, kamera pencitraan termal tidak dapat melihat menembus kaca. Kamera pencitraan termal dapat digunakan untuk mengumpulkan informasi tentang bagian dalam
 dinding, tapi mereka tidak bisa melihat menembus dinding. Penting juga untuk mengetahui bahwa kamera pencitraan termal tidak boleh digunakan sebagai satu-satunya faktor penentu adanya masalah. Menggunakan instrumen lain harus selalu digunakan untuk memastikan masalahnya.

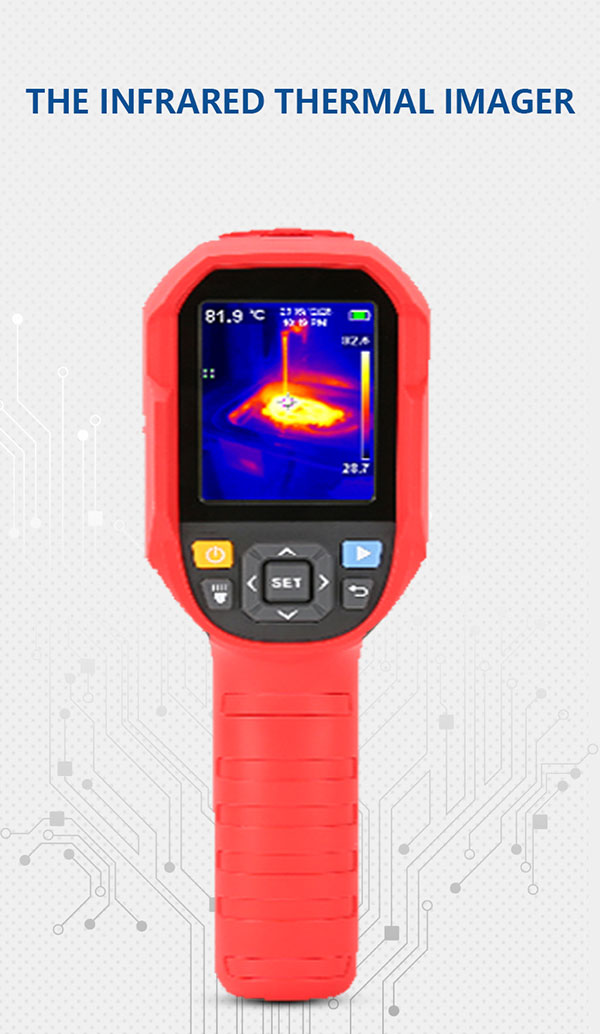

Kamera Pencitraan Termal PQWT CX320
